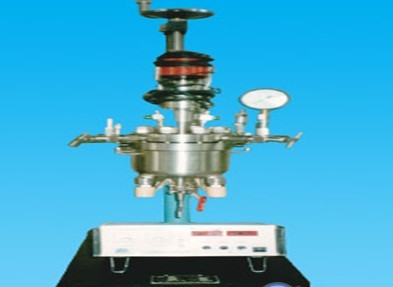

WDFS型反應釜采用端面馬蹄形磁力驅動攪拌器，完全靜密封、無泄漏，耐高溫、高壓、高真空、攪拌轉速高、運行平穩、噪音小、使用簡單、操作方便，攪拌軸承采用耐腐蝕不銹鋼或陶瓷球軸承，適用于介質粘度小的液體介質進行攪拌反應，不適用于粘度大的、帶固體料或產生結晶的介質進行攪拌反應。主要用于氣體與液體反應、氣體與氣體反應 。出料方式有上出料和下出料兩種，供用戶選用。
常規標準釜的使用壓力為9.8Mpa，攪拌轉速0~1500r/min可調，工作溫度300℃，主體接觸物料材料為1Cr18Ni9Ti不銹鋼，攪拌槳葉的形式為推進式，電機為普通直流電機。
常規釜蓋開口：攪拌口配磁力攪拌器，氣相口配針形閥(進、排氣、抽真空用)，液相口配針形閥及釜內插底管(反應過程中可用來取樣或上出料用)，加料口配絲堵，測控溫口配保護管及鉑電阻，壓力表安全爆破口配壓力表及安全防爆裝置，釜內冷卻盤管進、出口配水咀。
如果用戶對反應釜的主體材料(1Cr18Ni9Ti ( 321 )、 00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 )、 Ni 鎳、 TA 2 鈦、鉭材、鋯材、哈氏合金、內襯聚四氟乙烯等)、釜蓋釜體開口、內部結構、壓力高低、加熱方式、攪拌槳葉、及匹配其它附助裝置(如冷凝回流裝置、帶壓加料裝置、接收裝置、冷凝器等)等有特殊要求，可完全按用戶的要求加工制造。注明：0.1~0.25L無內冷卻盤管，0.1~0.5L無加料口。
|
|
公稱容積 L
|
|
0.1
|
0.25
|
0.5
|
1
|
2
|
3
|
|
工作壓力 Mpa
|
常規標準：9.8Mpa，非標：10.0-35.0 Mpa
|
|
工作溫度 ℃
|
常規標準：室溫-300℃，非標：-40-+450℃
|
|
加熱方式
|
常規標準為電加熱，可制造為夾套蒸汽、夾套導熱油電加熱管、夾套油水浴循環等
|
|
加熱功率 KW
|
0.8
|
1
|
1
|
1.5
|
2
|
2
|
|
攪拌轉速 r/min
|
20～1500r/min 可調
|
|
電機功率 w
|
80-123
|
|
控制儀
|
配具有自整定功能PID控溫表，控溫精度±1.5℃，具有釜內轉速顯示及無級調速功能，具加熱電壓可調功能，配有加熱電壓表、電機電流表、工作時間顯示表。
|
|
控制儀的工作環境
|
環境溫度 0～50 ℃，相對濕度為 30～85% ，周?chē)橘|(zhì)中不含導電塵埃及腐蝕氣體。
|
反應釜結構圖 |
